超聲波振動篩網架是整個超聲波系統將能量完全傳導到超聲波振動篩篩網網面上的重要組成部分。它采用特制雙環結構，經過精確測量和設計它將充分發揮超聲波功效，并把振幅在篩網的整個區域合理分配，使超聲波能量在整個篩網網面能均勻傳遞，廣泛應用于10目–635目超細粉末、高粘度、易團聚物料的精密篩分。

超聲波振動篩網架優勢是什么？

能量傳導：依托專屬共振環結構設計，可將超聲能量無損耗、全覆蓋傳遞至整張篩面，篩網各個區域振動一致性極強，徹底解決超細粉體局部堵網、篩分不徹底的問題。

張緊護網：相較于普通網架，超聲波網架采用彈性均衡張緊設計，繃網受力均勻，無局部應力集中。既能牢牢固定細目篩網，保持篩面平整緊繃，又能緩沖高頻振動產生的機械應力，減少篩網疲勞損耗、斷裂、變形概率。

連續作業：整體一體成型、無焊接虛位，結構剛性強、抗疲勞、不易變形，可支持設備24小時連續穩定作業。

超聲波振動篩網架結構設計

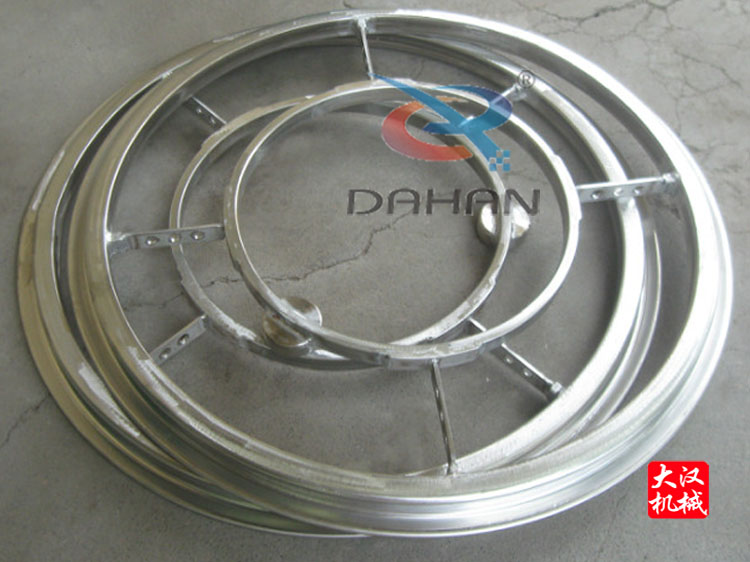

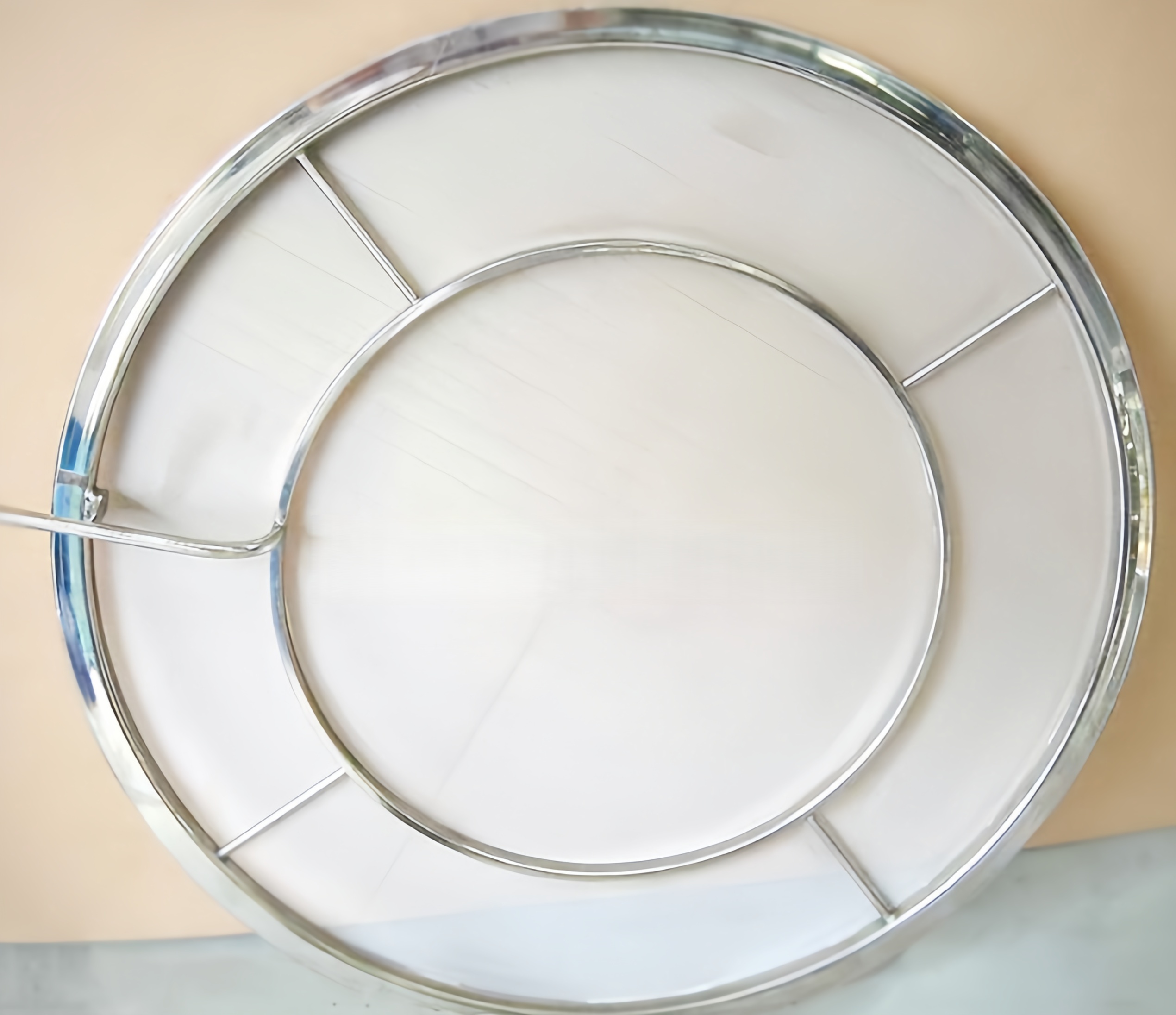

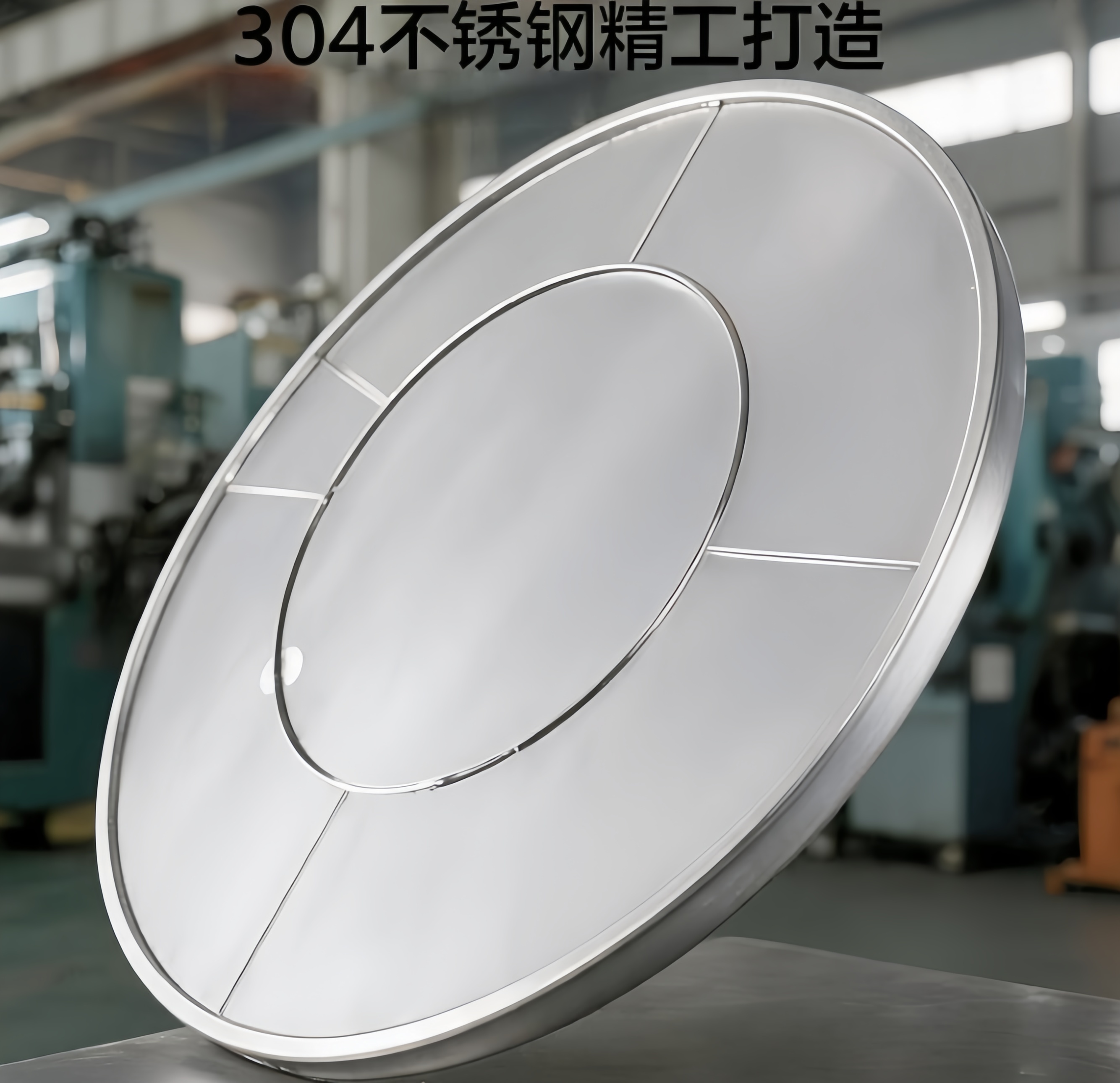

超聲波振動篩網架采用分體式雙環共振結構，主要由外網框架、內置共振環、連接拉筋、換能器安裝基座四部分組成，多采用一體沖壓成型工藝，結構精度高、形變誤差極小。整體采用外實內空的科學布局，外圈實心框架保障整體結構強度與安裝密封性，內圈中空共振環負責精準傳導、擴散超聲波能量，搭配均勻分布的連接拉筋，實現結構穩固與能量無損耗傳導的雙重效果。

超聲波振動篩網架工作原理

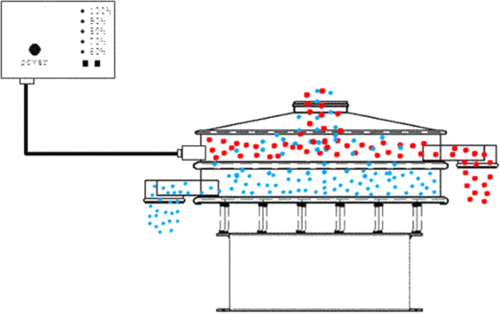

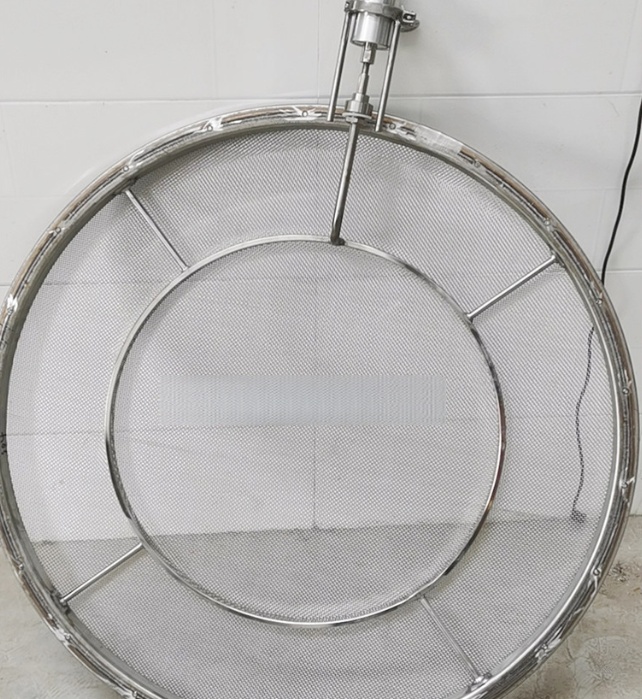

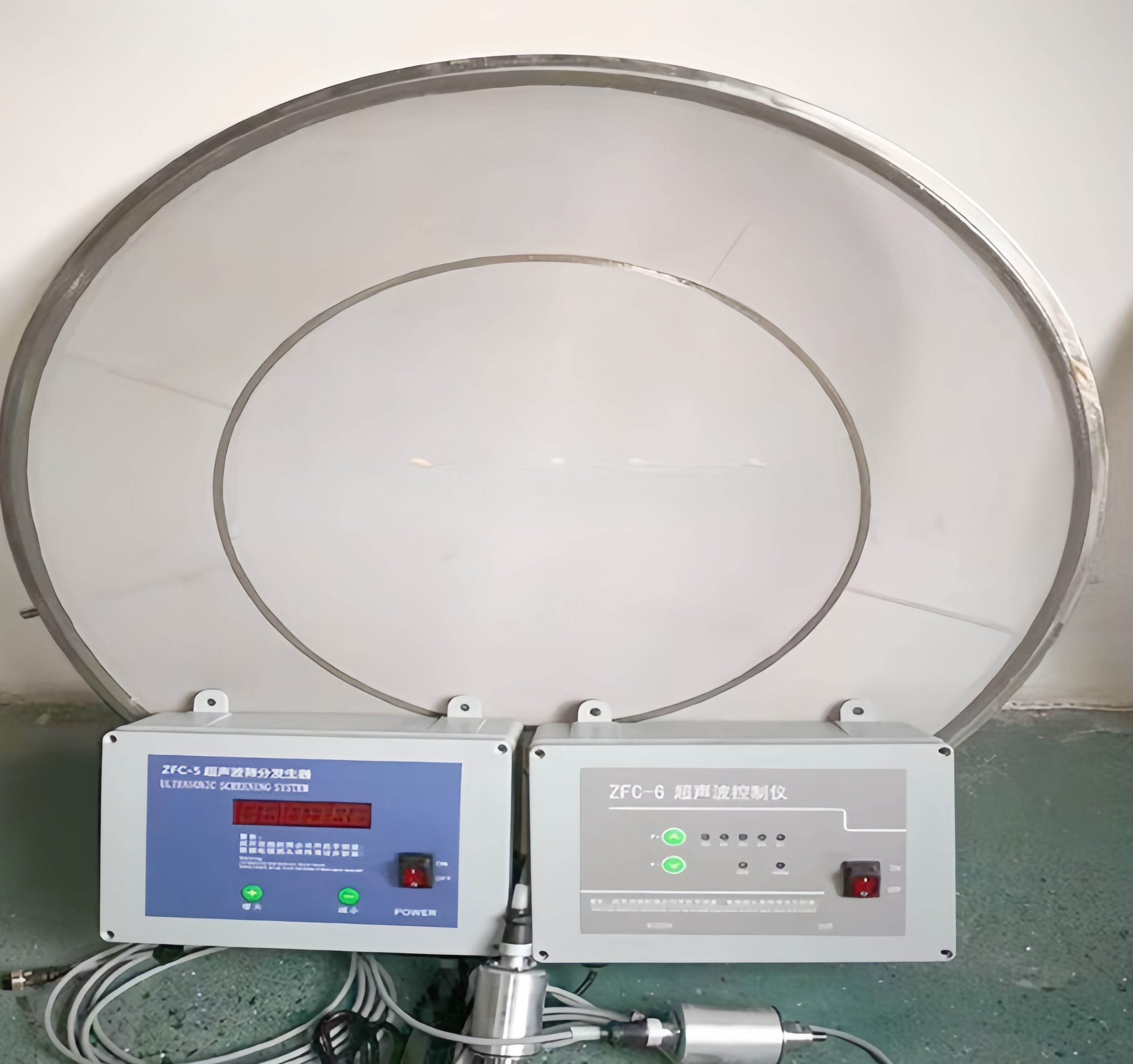

超聲波振動篩網架的換能器固定在網架專屬安裝基座上，工作時產生的高頻超聲振動，通過共振環全域輻射、均勻分攤，讓整張篩網的振幅、振動頻率高度統一，徹底規避局部振動不均、部分網孔失效的問題。

超聲波振動篩網架換網方法

將網架清潔干凈，用干凈的軟布蘸丙酮將粘結面擦凈

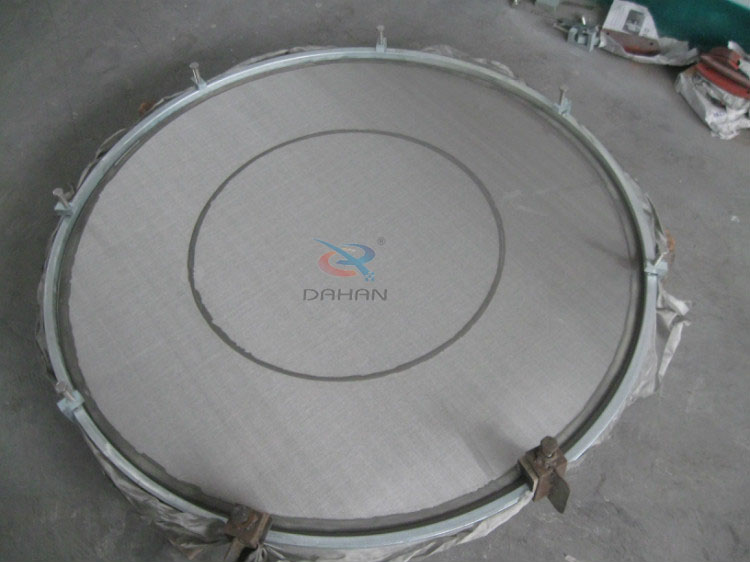

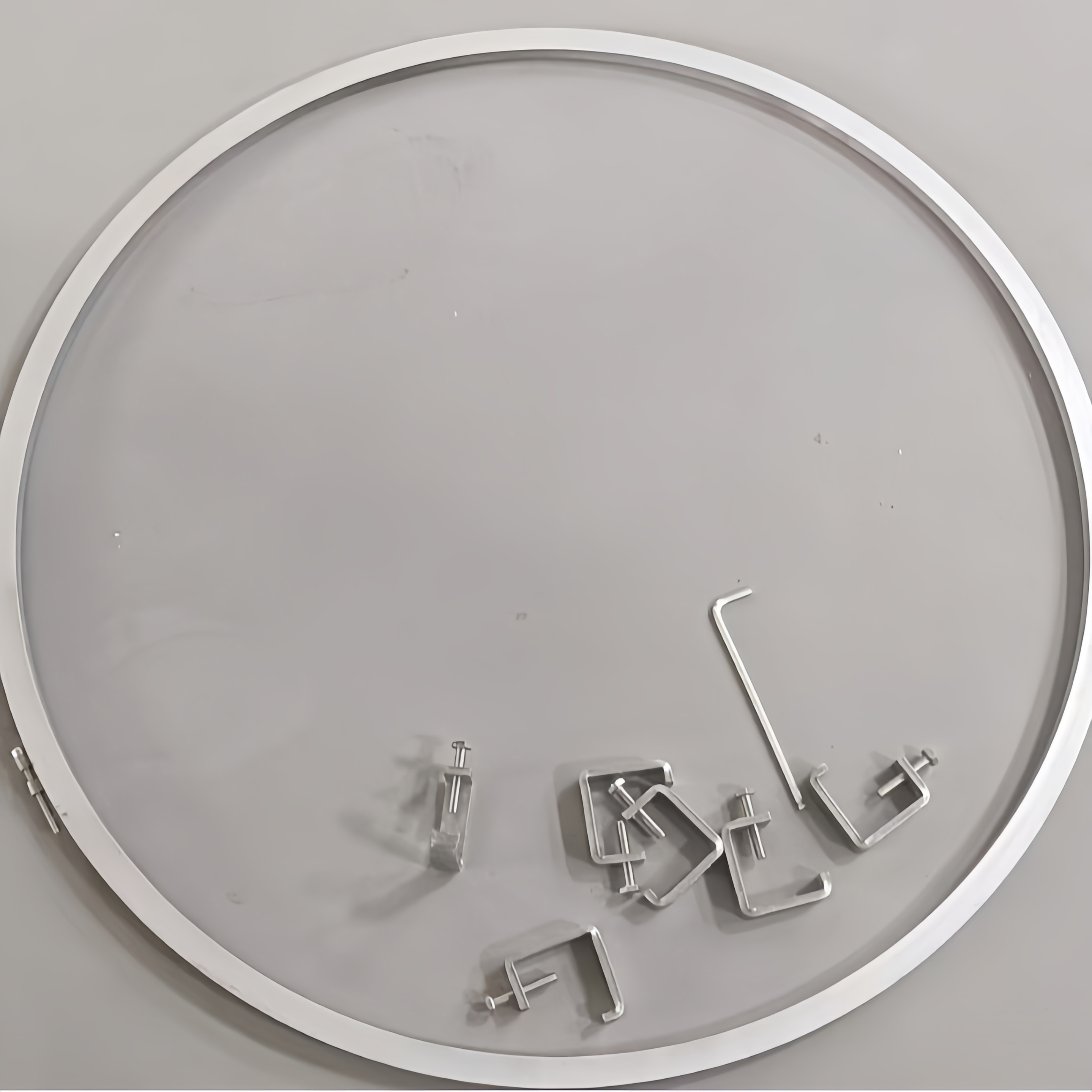

把繃網環平鋪在潔凈的臺面上，把要安裝的篩網放在篩網環上，鎖緊卡箍，使篩網平整的繃在繃網環上；

將網架支于一懸空處；

用KD-504A二合一膠水混合充分后，均勻連續的涂在網架上；

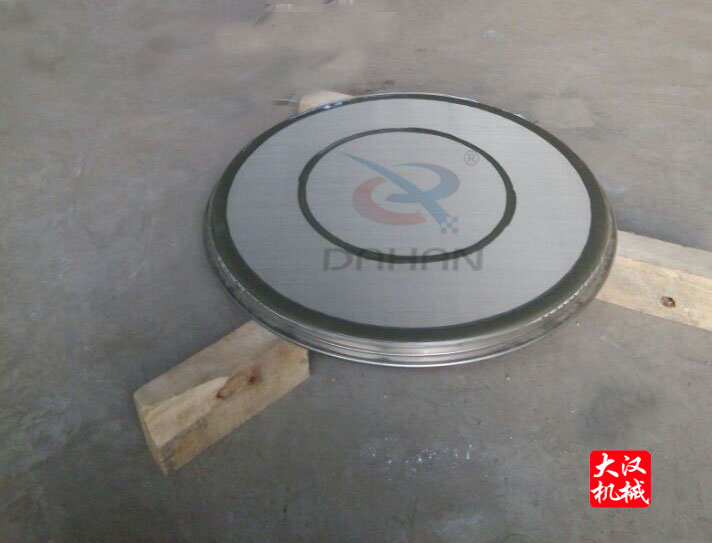

把繃網環平穩的放在網架上（注意：上網的那面繃網環朝下放在網架之上），將壓塊螺絲均勻平穩的上于繃網環周圍，使周圍受力均勻，使網架上的膠滲透于篩網之上，待膠完全干透（在恒溫的環境下，需要固干12小時）；



先松掉壓塊螺絲后，將繃網環上的鎖緊卡箍松開，拿下繃網環后，即可使用。
